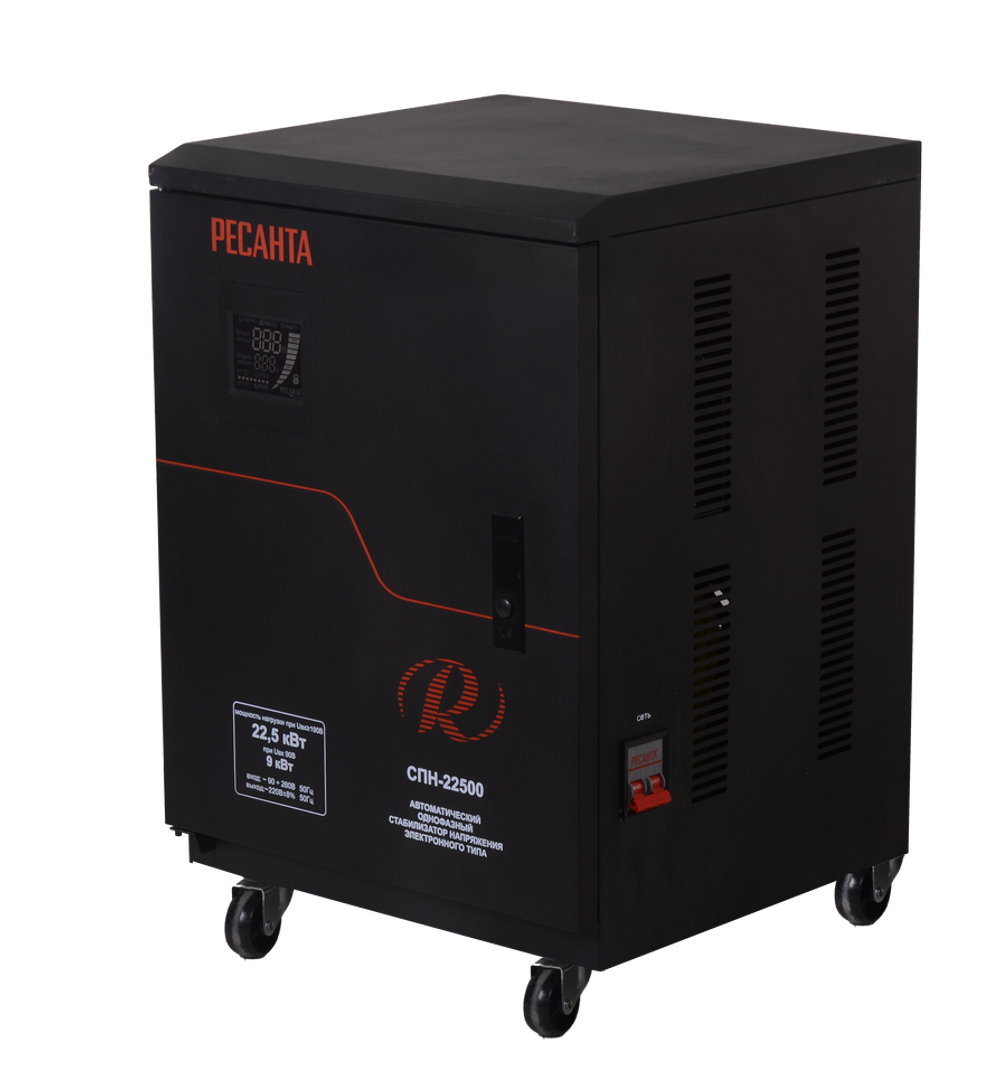

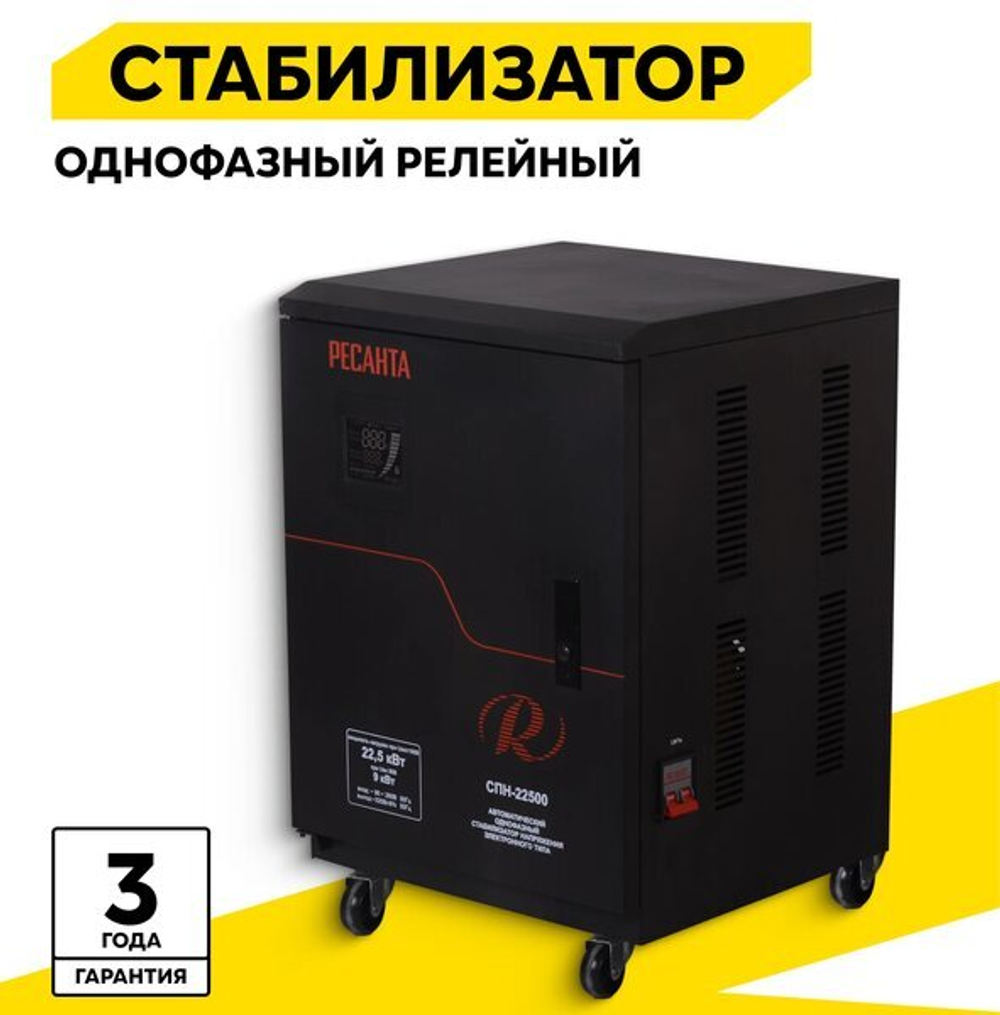

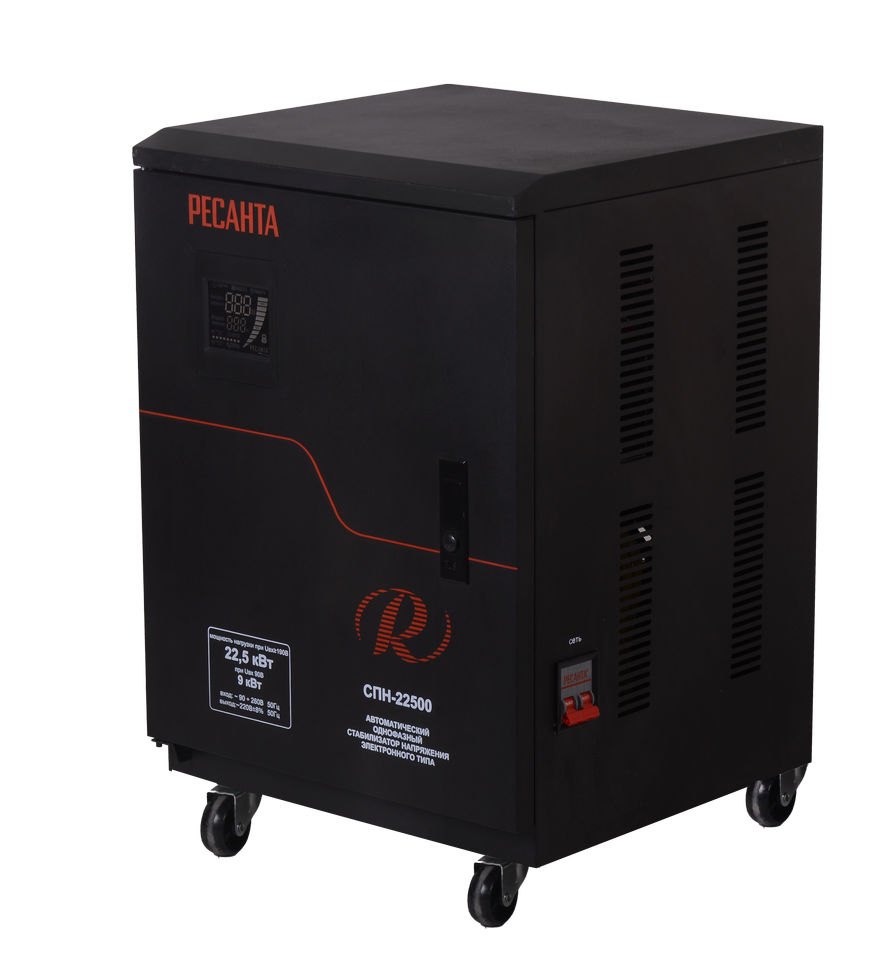

РЕСАНТА СПН-22500 — однофазный релейный для пониженного напряжения стабилизатор 22,5 кВт
РЕСАНТА СПН-22500 предназначен для защиты подключённого оборудования от длительных просадок, повышенного напряжения и резких отклонений параметров сети. Модель работает в диапазоне 90–260 В и формирует на выходе 220 В ±8%. Это релейный для пониженного напряжения решение выбирают для объекта, где важны не только паспортные киловатты, но и характер нагрузки, пусковые токи и качество вводной линии.
РЕСАНТА СПН-22500 относится к серии пониженного напряжения: нижняя граница 90–260 В полезна там, где сеть регулярно проседает значительно ниже номинала. При этом доступная мощность зависит от фактического входного напряжения, поэтому расчёт нельзя строить только по крупной цифре 22,5 кВт на корпусе.
Основные характеристики
- Сеть: однофазный
- Принцип регулирования: релейный для пониженного напряжения
- Максимальная мощность: 22,5 кВт
- Диапазон входного напряжения: 90–260 В
- Номинальное выходное напряжение: 220 В ±8%
- Максимальный ток: 118,4 А
- Динамика регулирования: время реакции менее 15 мс
- Охлаждение: принудительное охлаждение
- Рабочая температура: от 0 до +40 °C
- Подключение нагрузки: клеммное
- Класс защиты корпуса: IP20
РЕСАНТА СПН-22500 не изменяет форму синусоиды и использует микропроцессорное управление для контроля режима работы. Индикация помогает видеть состояние входа и выхода, но при проектировании линии ориентируются на замеры сети под нагрузкой и на электрические параметры потребителей.
Релейный узел РЕСАНТА СПН-22500 ценят за быстрое переключение и отсутствие подвижного токосъёмного механизма. Во время коррекции возможны слышимые переключения ступеней; это нормальная особенность принципа работы, а не признак аварии.
Задачи и преимущества
- РЕСАНТА СПН-22500: электрооборудование дома, офиса или мастерской
- РЕСАНТА СПН-22500: системы отопления, вентиляции и водоснабжения
- РЕСАНТА СПН-22500: осветительные и бытовые нагрузки
- РЕСАНТА СПН-22500: чувствительная электроника при корректно рассчитанной мощности
РЕСАНТА СПН-22500 предназначен для однофазной сети 220 В. Его можно установить на выделенную группу или на ввод объекта, если ток и мощность соответствуют проекту. При защите всего здания учитывают одновременную работу нагревателей, кондиционеров, насосов и кухонного оборудования.
Рабочее место с РЕСАНТА СПН-22500 настраивают предметно: защитные функции отключают выход при коротком замыкании, перегреве или недопустимом напряжении. Они уменьшают риск повреждения техники, но не заменяют автоматический выключатель, УЗО или дифавтомат там, где он требуется, защиту от импульсных перенапряжений и исправное заземление.
Совместимость и подготовка
- Суммировать рабочую мощность всех потребителей и оставить инженерный запас
- Отдельно учесть пусковые токи насосов, компрессоров, холодильников и электродвигателей
- Проверить, что измеренное напряжение сети попадает в диапазон 90–260 В
- Проверить ток вводного автомата и сечение однофазного кабеля
- Предусмотреть вводной и выходной автоматы по проекту
- Оставить доступ к клеммам, индикации и вентиляционным отверстиям
Сечение кабеля, номиналы автоматов и способ коммутации РЕСАНТА СПН-22500 выбирает квалифицированный специалист по расчётному току, длине линии и условиям прокладки. Клеммное подключение нельзя выполнять под напряжением. Перед пуском проверяют затяжку контактов и отсутствие оголённых проводников.
В парке, где используется РЕСАНТА СПН-22500, учитывают следующее: мощность стабилизатора снижается при глубокой просадке входного напряжения, поскольку для передачи той же полезной мощности возрастает ток. Поэтому модель 22,5 кВт нельзя автоматически считать достаточной для нагрузки такой же мощности без запаса. Для двигателей дополнительно учитывают кратковременный пусковой ток.
Для РЕСАНТА СПН-22500 это означает следующее: серия СПН рассчитана на сети с выраженным понижением напряжения. Такой широкий диапазон полезен только при исправной линии: если просадку вызывает повреждённый ввод, слабый контакт или перегруженный кабель, сначала устраняют дефект электроснабжения.
Эксплуатация
Перед первым включением РЕСАНТА СПН-22500 выдерживают в помещении после холодной перевозки, проверяют корпус, клеммы и вентиляционные отверстия. Затем включают стабилизатор без полной нагрузки, контролируют индикацию и только после нормального запуска подключают потребителей по утверждённой схеме.
При внедрении РЕСАНТА СПН-22500 действует простой принцип: во время работы не закрывают вентиляционные отверстия и не складывают предметы на корпус. Периодически удаляют пыль после полного отключения, проверяют нагрев контактов и состояние кабелей. Работу вентиляторов контролируют по шуму и воздушному потоку; остановка вентилятора под нагрузкой требует отключения и обслуживания.
Рабочее место с РЕСАНТА СПН-22500 настраивают предметно: после срабатывания защиты выясняют причину до повторного подключения полной нагрузки. Частые отключения могут указывать на выход сети за диапазон 90–260 В, перегрузку, высокий пусковой ток, перегрев или плохой контакт. Увеличивать номинал автомата без проверки кабеля опасно.
Релейные переключения РЕСАНТА СПН-22500 могут быть слышны при изменении входного напряжения. Непрерывное частое щёлканье вместе с миганием нагрузки — повод проверить сеть, мощность подключённых приборов и качество контактов.
Часто задаваемые вопросы
Какую нагрузку можно подключить к РЕСАНТА СПН-22500?
РЕСАНТА СПН-22500 рассчитан на максимальную мощность 22,5 кВт, но рабочий запас выбирают с учётом входного напряжения, пусковых токов двигателей и одновременности включения. Для насосов, компрессоров и другого оборудования с тяжёлым пуском номиналы на шильдиках суммируют отдельно.
Для какой сети предназначен РЕСАНТА СПН-22500?
РЕСАНТА СПН-22500 предназначен для однофазный сети. Рабочий входной диапазон составляет 90–260 В, а номинальный выход — 220 В ±8%. Модель подключают к однофазной линии через клеммы с обязательным защитным проводником.
Что происходит при выходе напряжения за рабочий диапазон?
РЕСАНТА СПН-22500 отключает нагрузку при опасных отклонениях и возвращает питание после нормализации параметров сети. Защита не заменяет вводной автомат, заземление и правильно рассчитанное сечение кабеля.
Где устанавливать РЕСАНТА СПН-22500?
РЕСАНТА СПН-22500 ставят вертикально на ровное основание в сухом проветриваемом помещении, оставляя свободное пространство для охлаждения и обслуживания. Допустимая температура эксплуатации: от 0 до +40 °C; корпус IP20 не рассчитан на улицу, конденсат или токопроводящую пыль.
