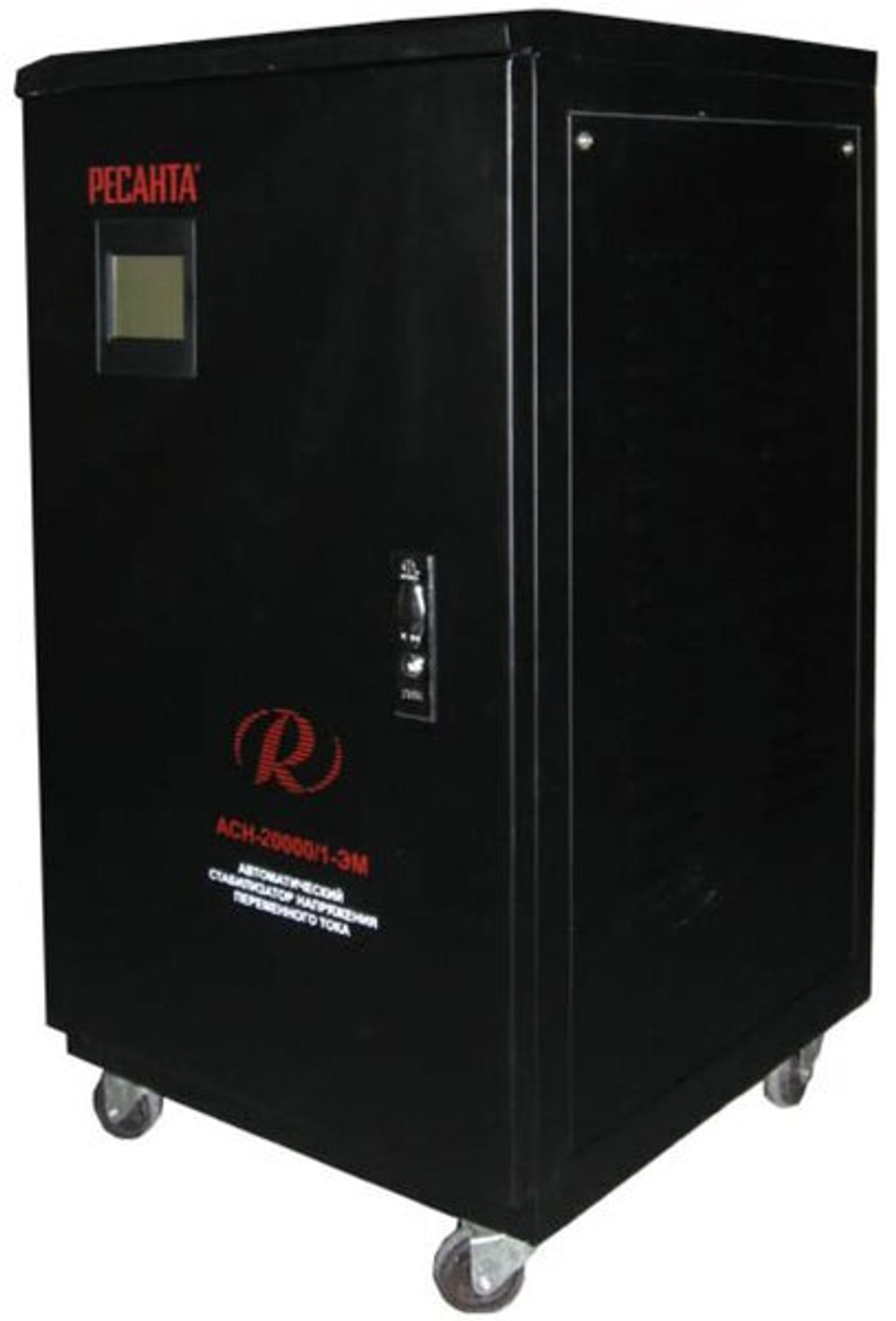

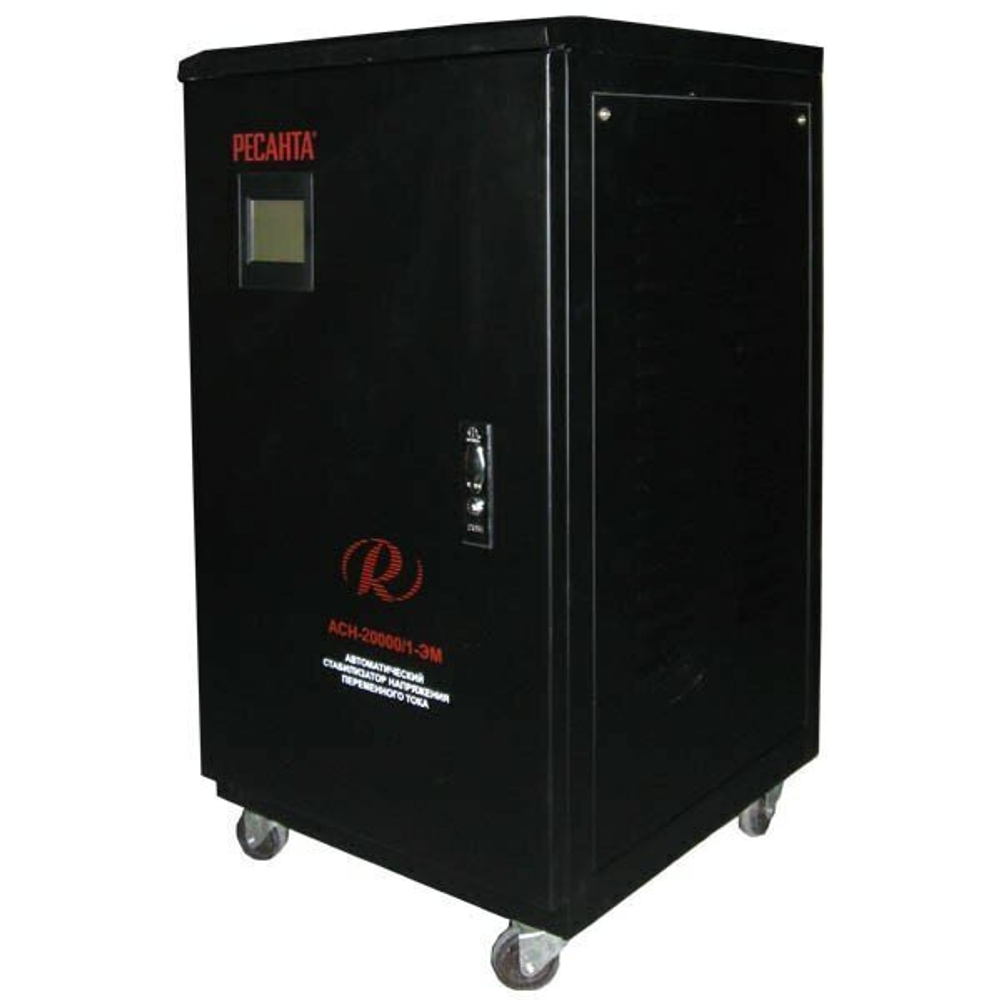

РЕСАНТА АСН-20000/1-ЭМ — однофазный электромеханический стабилизатор 20 кВт
РЕСАНТА АСН-20000/1-ЭМ предназначен для защиты подключённого оборудования от длительных просадок, повышенного напряжения и резких отклонений параметров сети. Модель работает в диапазоне 140–260 В и формирует на выходе 220 В ±2%. Это электромеханический решение выбирают для объекта, где важны не только паспортные киловатты, но и характер нагрузки, пусковые токи и качество вводной линии.
РЕСАНТА АСН-20000/1-ЭМ рассчитан на работу при входном напряжении 140–260 В. Электромеханическая регулировка обеспечивает плавную коррекцию и точность выхода ±2%, но изменение напряжения происходит не скачком, а с указанной скоростью стабилизации.
Основные характеристики
- Сеть: однофазный
- Принцип регулирования: электромеханический
- Максимальная мощность: 20 кВт
- Диапазон входного напряжения: 140–260 В
- Номинальное выходное напряжение: 220 В ±2%
- Максимальный ток: 105,3 А
- Динамика регулирования: скорость стабилизации 40 В/с
- Охлаждение: естественное охлаждение
- Рабочая температура: от −5 до +40 °C
- Подключение нагрузки: клеммное
- Класс защиты корпуса: IP20
РЕСАНТА АСН-20000/1-ЭМ не изменяет форму синусоиды и использует микропроцессорное управление для контроля режима работы. Индикация помогает видеть состояние входа и выхода, но при проектировании линии ориентируются на замеры сети под нагрузкой и на электрические параметры потребителей.
Для РЕСАНТА АСН-20000/1-ЭМ плавность электромеханического регулирования особенно полезна при длительных колебаниях сети и для оборудования, чувствительного к ступенчатому изменению напряжения. Щёточно-сервоприводный узел требует чистого помещения и планового осмотра, поэтому модель не следует ставить в запылённой зоне без подходящего шкафа и вентиляции.
Задачи и преимущества
- РЕСАНТА АСН-20000/1-ЭМ: электрооборудование дома, офиса или мастерской
- РЕСАНТА АСН-20000/1-ЭМ: системы отопления, вентиляции и водоснабжения
- РЕСАНТА АСН-20000/1-ЭМ: осветительные и бытовые нагрузки
- РЕСАНТА АСН-20000/1-ЭМ: чувствительная электроника при корректно рассчитанной мощности
РЕСАНТА АСН-20000/1-ЭМ предназначен для однофазной сети 220 В. Его можно установить на выделенную группу или на ввод объекта, если ток и мощность соответствуют проекту. При защите всего здания учитывают одновременную работу нагревателей, кондиционеров, насосов и кухонного оборудования.
Для РЕСАНТА АСН-20000/1-ЭМ это означает следующее: защитные функции отключают выход при коротком замыкании, перегреве или недопустимом напряжении. Они уменьшают риск повреждения техники, но не заменяют автоматический выключатель, УЗО или дифавтомат там, где он требуется, защиту от импульсных перенапряжений и исправное заземление.
Совместимость и подготовка
- Суммировать рабочую мощность всех потребителей и оставить инженерный запас
- Отдельно учесть пусковые токи насосов, компрессоров, холодильников и электродвигателей
- Проверить, что измеренное напряжение сети попадает в диапазон 140–260 В
- Проверить ток вводного автомата и сечение однофазного кабеля
- Предусмотреть вводной и выходной автоматы по проекту
- Оставить доступ к клеммам, индикации и вентиляционным отверстиям
Сечение кабеля, номиналы автоматов и способ коммутации РЕСАНТА АСН-20000/1-ЭМ выбирает квалифицированный специалист по расчётному току, длине линии и условиям прокладки. Клеммное подключение нельзя выполнять под напряжением. Перед пуском проверяют затяжку контактов и отсутствие оголённых проводников.
При внедрении РЕСАНТА АСН-20000/1-ЭМ действует простой принцип: мощность стабилизатора снижается при глубокой просадке входного напряжения, поскольку для передачи той же полезной мощности возрастает ток. Поэтому модель 20 кВт нельзя автоматически считать достаточной для нагрузки такой же мощности без запаса. Для двигателей дополнительно учитывают кратковременный пусковой ток.
Рабочее место с РЕСАНТА АСН-20000/1-ЭМ настраивают предметно: диапазон 140–260 В покрывает типичные продолжительные отклонения, для которых рассчитана модель. Краткие импульсные перенапряжения требуют отдельного УЗИП, а длительный выход за пределы диапазона приводит к защитному отключению нагрузки.
Эксплуатация
Перед первым включением РЕСАНТА АСН-20000/1-ЭМ выдерживают в помещении после холодной перевозки, проверяют корпус, клеммы и вентиляционные отверстия. Затем включают стабилизатор без полной нагрузки, контролируют индикацию и только после нормального запуска подключают потребителей по утверждённой схеме.
В парке, где используется РЕСАНТА АСН-20000/1-ЭМ, учитывают следующее: во время работы не закрывают вентиляционные отверстия и не складывают предметы на корпус. Периодически удаляют пыль после полного отключения, проверяют нагрев контактов и состояние кабелей. Для естественного охлаждения особенно важен свободный поток воздуха вокруг корпуса.
Для РЕСАНТА АСН-20000/1-ЭМ это означает следующее: после срабатывания защиты выясняют причину до повторного подключения полной нагрузки. Частые отключения могут указывать на выход сети за диапазон 140–260 В, перегрузку, высокий пусковой ток, перегрев или плохой контакт. Увеличивать номинал автомата без проверки кабеля опасно.
Электромеханический узел РЕСАНТА АСН-20000/1-ЭМ содержит подвижные элементы. При постороннем треске, рывках регулирования, запахе перегрева или заметном ухудшении точности устройство выводят из работы и передают в сервис.
Часто задаваемые вопросы
Какую нагрузку можно подключить к РЕСАНТА АСН-20000/1-ЭМ?
РЕСАНТА АСН-20000/1-ЭМ рассчитан на максимальную мощность 20 кВт, но рабочий запас выбирают с учётом входного напряжения, пусковых токов двигателей и одновременности включения. Для насосов, компрессоров и другого оборудования с тяжёлым пуском номиналы на шильдиках суммируют отдельно.
Для какой сети предназначен РЕСАНТА АСН-20000/1-ЭМ?
РЕСАНТА АСН-20000/1-ЭМ предназначен для однофазный сети. Рабочий входной диапазон составляет 140–260 В, а номинальный выход — 220 В ±2%. Модель подключают к однофазной линии через клеммы с обязательным защитным проводником.
Что происходит при выходе напряжения за рабочий диапазон?
РЕСАНТА АСН-20000/1-ЭМ отключает нагрузку при опасных отклонениях и возвращает питание после нормализации параметров сети. Защита не заменяет вводной автомат, заземление и правильно рассчитанное сечение кабеля.
Где устанавливать РЕСАНТА АСН-20000/1-ЭМ?
РЕСАНТА АСН-20000/1-ЭМ ставят вертикально на ровное основание в сухом проветриваемом помещении, оставляя свободное пространство для охлаждения и обслуживания. Допустимая температура эксплуатации: от −5 до +40 °C; корпус IP20 не рассчитан на улицу, конденсат или токопроводящую пыль.
