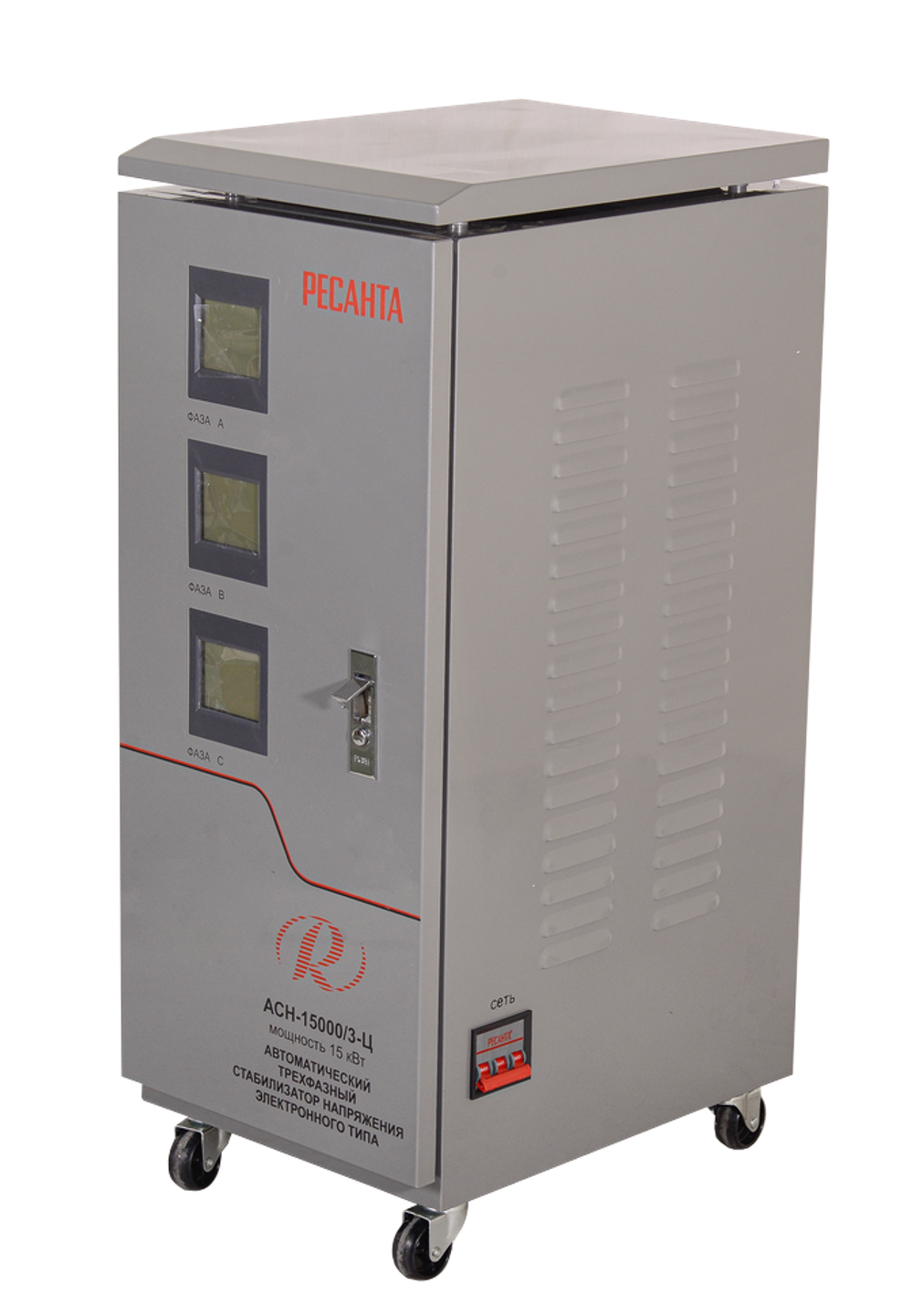

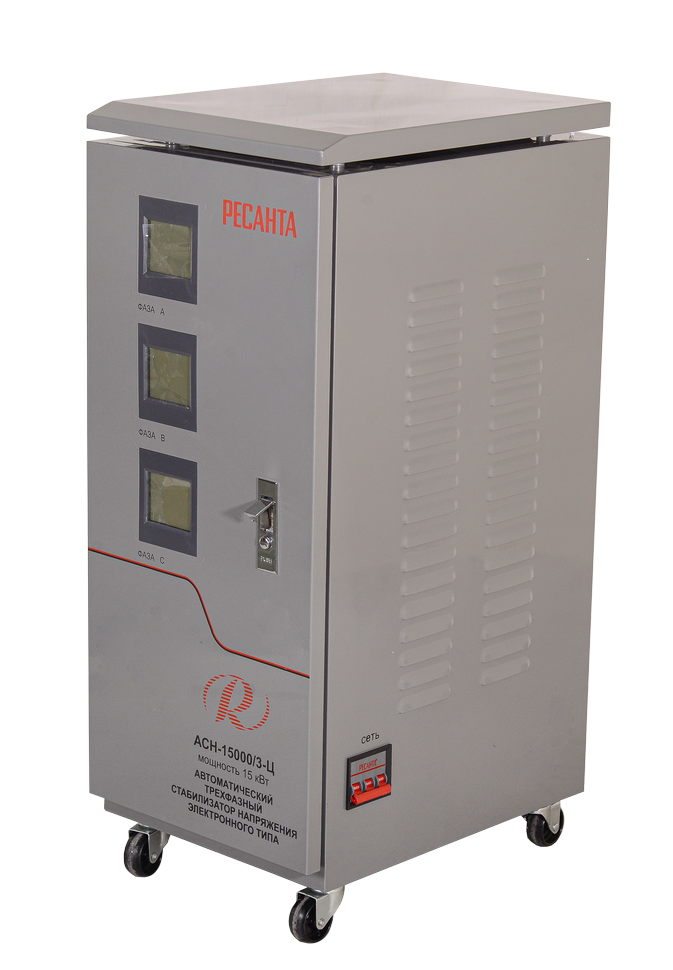

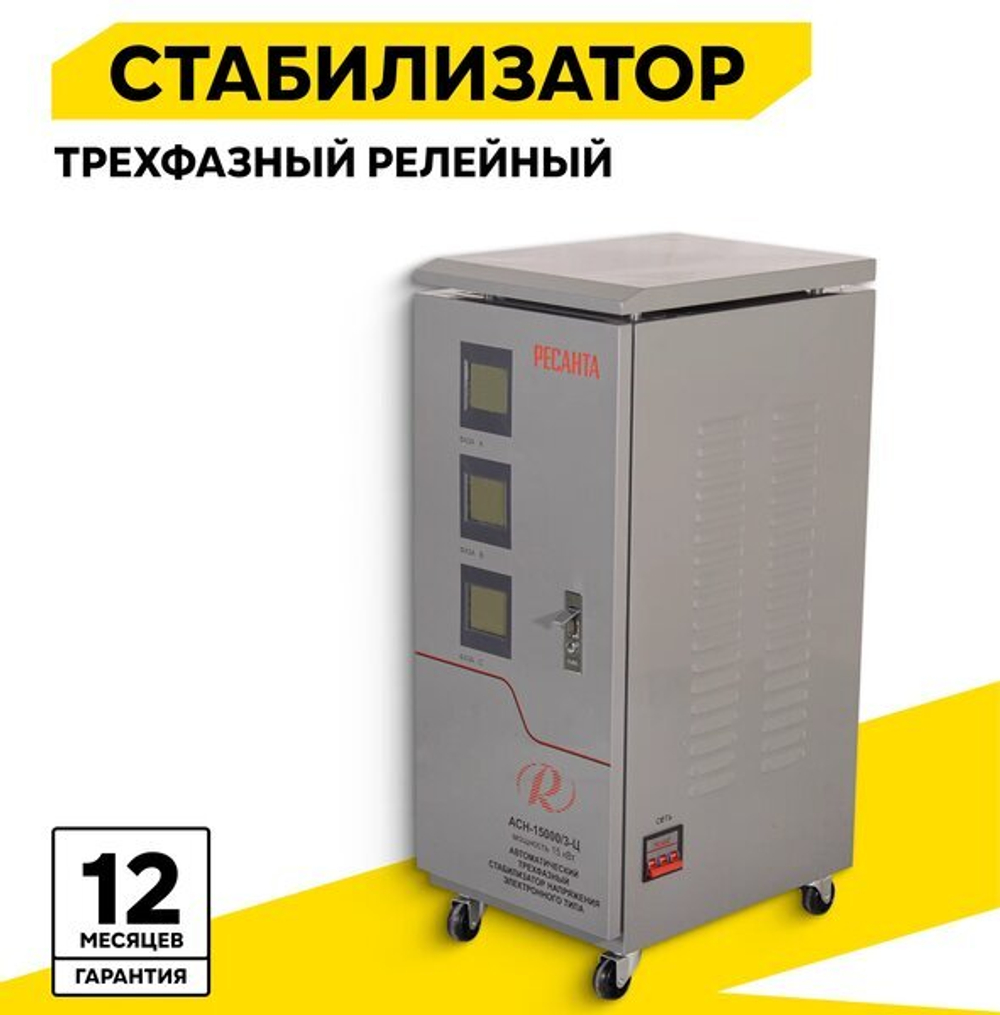

РЕСАНТА АСН-15000/3-Ц — трёхфазный релейный стабилизатор 15 кВт
РЕСАНТА АСН-15000/3-Ц предназначен для защиты подключённого оборудования от длительных просадок, повышенного напряжения и резких отклонений параметров сети. Модель работает в диапазоне 240–450 В и формирует на выходе 380 В ±8%. Это релейный решение выбирают для объекта, где важны не только паспортные киловатты, но и характер нагрузки, пусковые токи и качество вводной линии.
РЕСАНТА АСН-15000/3-Ц рассчитан на работу при входном напряжении 240–450 В. Релейная схема быстро переключает ступени регулирования и реагирует менее чем за 15 мс; выходное напряжение поддерживается с допуском ±8%.
Основные характеристики
- Сеть: трёхфазный
- Принцип регулирования: релейный
- Максимальная мощность: 15 кВт
- Диапазон входного напряжения: 240–450 В
- Номинальное выходное напряжение: 380 В ±8%
- Максимальный ток: 22 А на каждую фазу
- Динамика регулирования: время реакции менее 15 мс
- Охлаждение: принудительное охлаждение
- Рабочая температура: от −5 до +45 °C
- Подключение нагрузки: клеммное
- Класс защиты корпуса: IP20
РЕСАНТА АСН-15000/3-Ц не изменяет форму синусоиды и использует микропроцессорное управление для контроля режима работы. Индикация помогает видеть состояние входа и выхода, но при проектировании линии ориентируются на замеры сети под нагрузкой и на электрические параметры потребителей.
Релейный узел РЕСАНТА АСН-15000/3-Ц ценят за быстрое переключение и отсутствие подвижного токосъёмного механизма. Во время коррекции возможны слышимые переключения ступеней; это нормальная особенность принципа работы, а не признак аварии.
Задачи и преимущества
- РЕСАНТА АСН-15000/3-Ц: трёхфазное оборудование частного или коммерческого объекта
- РЕСАНТА АСН-15000/3-Ц: насосные, вентиляционные и инженерные установки
- РЕСАНТА АСН-15000/3-Ц: станки и распределённые нагрузки в пределах расчётной мощности
- РЕСАНТА АСН-15000/3-Ц: оборудование, которому требуется стабильное линейное напряжение
РЕСАНТА АСН-15000/3-Ц работает с трёхфазной сетью 380 В. До подключения проверяют наличие и качество нейтрали, чередование фаз, фактическую нагрузку каждой фазы и допустимый перекос. Суммарная мощность 15 кВт не означает, что любую нагрузку можно сосредоточить на одной фазе.
В парке, где используется РЕСАНТА АСН-15000/3-Ц, учитывают следующее: защитные функции отключают выход при коротком замыкании, перегреве или недопустимом напряжении. Они уменьшают риск повреждения техники, но не заменяют автоматический выключатель, УЗО или дифавтомат там, где он требуется, защиту от импульсных перенапряжений и исправное заземление.
Совместимость и подготовка
- Суммировать рабочую мощность всех потребителей и оставить инженерный запас
- Отдельно учесть пусковые токи насосов, компрессоров, холодильников и электродвигателей
- Проверить, что измеренное напряжение сети попадает в диапазон 240–450 В
- Проверить нагрузку по каждой фазе, нейтраль и чередование фаз
- Предусмотреть вводной и выходной автоматы по проекту
- Оставить доступ к клеммам, индикации и вентиляционным отверстиям
Сечение кабеля, номиналы автоматов и способ коммутации РЕСАНТА АСН-15000/3-Ц выбирает квалифицированный специалист по расчётному току, длине линии и условиям прокладки. Клеммное подключение нельзя выполнять под напряжением. Перед пуском проверяют затяжку контактов и отсутствие оголённых проводников.
В конфигурации АСН-15000/3-Ц важно учитывать практический момент: мощность стабилизатора снижается при глубокой просадке входного напряжения, поскольку для передачи той же полезной мощности возрастает ток. Поэтому модель 15 кВт нельзя автоматически считать достаточной для нагрузки такой же мощности без запаса. Для двигателей дополнительно учитывают кратковременный пусковой ток.
При внедрении РЕСАНТА АСН-15000/3-Ц действует простой принцип: диапазон 240–450 В покрывает типичные продолжительные отклонения, для которых рассчитана модель. Краткие импульсные перенапряжения требуют отдельного УЗИП, а длительный выход за пределы диапазона приводит к защитному отключению нагрузки.
Эксплуатация
Перед первым включением РЕСАНТА АСН-15000/3-Ц выдерживают в помещении после холодной перевозки, проверяют корпус, клеммы и вентиляционные отверстия. Затем включают стабилизатор без полной нагрузки, контролируют индикацию и только после нормального запуска подключают потребителей по утверждённой схеме.
Для артикула АСН-15000/3-Ц полезно зафиксировать это отдельно: во время работы не закрывают вентиляционные отверстия и не складывают предметы на корпус. Периодически удаляют пыль после полного отключения, проверяют нагрев контактов и состояние кабелей. Работу вентиляторов контролируют по шуму и воздушному потоку; остановка вентилятора под нагрузкой требует отключения и обслуживания.
В парке, где используется РЕСАНТА АСН-15000/3-Ц, учитывают следующее: после срабатывания защиты выясняют причину до повторного подключения полной нагрузки. Частые отключения могут указывать на выход сети за диапазон 240–450 В, перегрузку, высокий пусковой ток, перегрев или плохой контакт. Увеличивать номинал автомата без проверки кабеля опасно.
Релейные переключения РЕСАНТА АСН-15000/3-Ц могут быть слышны при изменении входного напряжения. Непрерывное частое щёлканье вместе с миганием нагрузки — повод проверить сеть, мощность подключённых приборов и качество контактов.
Часто задаваемые вопросы
Какую нагрузку можно подключить к РЕСАНТА АСН-15000/3-Ц?
РЕСАНТА АСН-15000/3-Ц рассчитан на максимальную мощность 15 кВт, но рабочий запас выбирают с учётом входного напряжения, пусковых токов двигателей и одновременности включения. Для насосов, компрессоров и другого оборудования с тяжёлым пуском номиналы на шильдиках суммируют отдельно.
Для какой сети предназначен РЕСАНТА АСН-15000/3-Ц?
РЕСАНТА АСН-15000/3-Ц предназначен для трёхфазный сети. Рабочий входной диапазон составляет 240–450 В, а номинальный выход — 380 В ±8%. Подключение и распределение нагрузки по фазам должен выполнять квалифицированный электрик.
Что происходит при выходе напряжения за рабочий диапазон?
РЕСАНТА АСН-15000/3-Ц отключает нагрузку при опасных отклонениях и возвращает питание после нормализации параметров сети. Защита не заменяет вводной автомат, заземление и правильно рассчитанное сечение кабеля.
Где устанавливать РЕСАНТА АСН-15000/3-Ц?
РЕСАНТА АСН-15000/3-Ц ставят вертикально на ровное основание в сухом проветриваемом помещении, оставляя свободное пространство для охлаждения и обслуживания. Допустимая температура эксплуатации: от −5 до +45 °C; корпус IP20 не рассчитан на улицу, конденсат или токопроводящую пыль.
