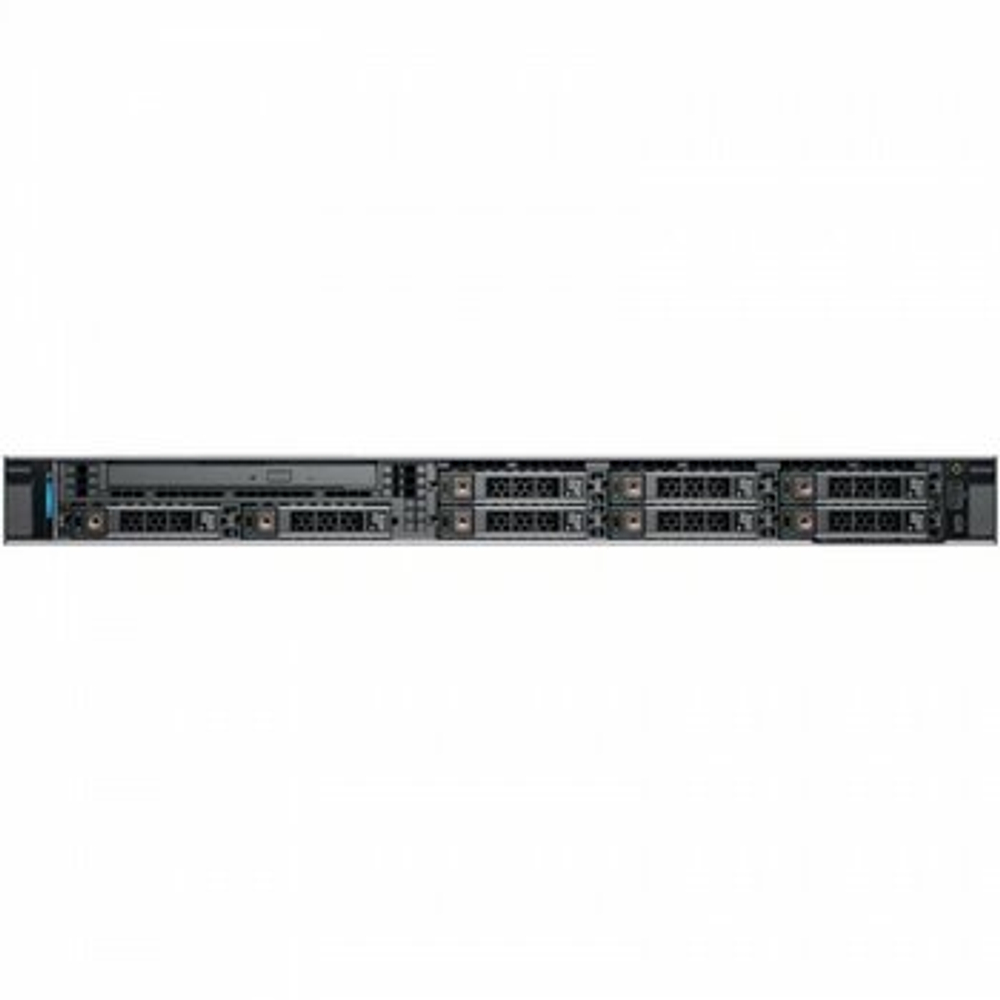

Dell PowerEdge R340 — односокетный стоечный сервер 1U
Dell PowerEdge R340 представляет собой односокетный стоечный сервер 1U, рассчитанный на сетевые службы, небольшую виртуализацию, резервное копирование и бизнес-приложения. Платформа поддерживает один процессор Intel Xeon E-2100/E-2200 либо поддерживаемый Core i3, Pentium или Celeron. В карточке указан код 210-AQUB-109-000, однако он сам по себе не подтверждает установленный процессор, память, накопители или контроллер: эти компоненты определяются конкретной заводской либо собранной конфигурацией.
При выборе Dell PowerEdge R340 сначала сопоставляют аппаратную платформу с нагрузкой, затем проверяют точную комплектацию. Для сервера важны не только число сокетов и отсеков, но и лицензирование программ, режимы контроллера, резервирование питания, сетевые интерфейсы, салазки и доступная электрическая мощность. Такая последовательность помогает избежать ситуации, когда подходящее шасси нельзя ввести в работу без дополнительных компонентов.
Основные характеристики
- Тип: односокетный стоечный сервер 1U
- Процессорная платформа: один процессор Intel Xeon E-2100/E-2200 либо поддерживаемый Core i3, Pentium или Celeron
- Подсистема памяти: четыре слота DDR4 ECC UDIMM
- Накопители: до восьми накопителей 2,5 дюйма либо до четырёх накопителей 3,5 дюйма
- Удалённое управление: Dell iDRAC и Lifecycle Controller соответствующего поколения
- Модель платформы: Dell PowerEdge R340
- Код позиции: 210-AQUB-109-000
Формулировка «один процессор Intel Xeon E-2100/E-2200 либо поддерживаемый Core i3, Pentium или Celeron» описывает пределы платформы Dell PowerEdge R340, а не состав этой позиции. Количество установленных CPU, их модель, число ядер и тепловой пакет сверяют отдельно. При модернизации учитывают поддерживаемые BIOS версии, одинаковые требования к паре процессоров и ограничения охлаждения для выбранного шасси.
Подсистема памяти Dell PowerEdge R340 использует четыре слота DDR4 ECC UDIMM. Максимальный объём из документации нельзя трактовать как установленный: реальная поставка может иметь один или несколько модулей. Для стабильной работы соблюдают поддерживаемый тип DIMM, одинаковые правила рангов и частот, а также симметричное заполнение каналов для каждого процессора.
Для хранения данных Dell PowerEdge R340 предусматривает до восьми накопителей 2,5 дюйма либо до четырёх накопителей 3,5 дюйма. Наличие физического отсека ещё не означает поддержку любого интерфейса. Корзина, бэкплейн, кабели и контроллер должны соответствовать SAS, SATA или NVMe. Перед заказом дисков сверяют форм-фактор, список совместимости, режим RAID/HBA и наличие свободных салазок.
Удалённое управление Dell PowerEdge R340 строится вокруг iDRAC и Lifecycle Controller. Администратор может контролировать состояние оборудования, просматривать журнал событий, запускать диагностику и выполнять часть операций без доступа к локальной консоли. Набор функций зависит от поколения контроллера и лицензии, поэтому расширенные возможности не следует считать включёнными только по названию платформы.
Задачи и преимущества
- Dell PowerEdge R340: виртуализация и консолидация сервисов
- Dell PowerEdge R340: корпоративные приложения и базы данных
- Dell PowerEdge R340: веб-службы и контейнерные платформы
- Dell PowerEdge R340: резервное копирование или программно-определяемое хранение при подходящей дисковой конфигурации
Dell PowerEdge R340 позволяет отделить прикладную нагрузку от пользовательских компьютеров и разместить её на управляемой серверной платформе. Это удобно для централизованных учётных записей, общих данных, резервного копирования и сервисов, которые должны работать независимо от одного рабочего места.
Dell PowerEdge R340 монтируют в совместимую стойку, предварительно проверив высоту в юнитах, глубину шкафа, тип направляющих и допустимую нагрузку. Кабели укладывают так, чтобы они не мешали выдвижению сервера и движению воздуха. Передняя и задняя части корпуса должны оставаться доступными для обслуживания.
Надёжность Dell PowerEdge R340 зависит от фактической конфигурации. Горячая замена дисков или блоков питания работает только там, где установлены соответствующие корзины, контроллеры и резервные модули. Даже при наличии RAID нужна отдельная резервная копия: массив повышает доступность, но не защищает от удаления данных, шифровальщика или ошибки приложения.
Запас расширения Dell PowerEdge R340 оценивают по свободным DIMM, PCIe и дисковым отсекам, а также по мощности блоков питания и возможностям охлаждения. План модернизации составляют до закупки, особенно если позже предполагаются быстрые сетевые карты, NVMe, GPU или дополнительный контроллер.
Совместимость и подготовка
- Сверить по коду 210-AQUB-109-000 установленные процессоры и их количество
- Проверить объём, тип и раскладку DIMM по каналам памяти
- Зафиксировать тип дисковой корзины, бэкплейна, контроллера и салазок
- Проверить сетевые адаптеры, скорости портов и необходимые оптические модули
- Уточнить количество и мощность блоков питания, кабели и параметры PDU
- Проверить наличие направляющих, передней панели и лицензии iDRAC
- Сопоставить выбранную ОС или гипервизор с матрицей совместимости Dell
Перед установкой Dell PowerEdge R340 проверяют размеры и массу полностью собранной системы. Стоечную модель монтируют подходящими направляющими, тяжёлые устройства размещают в нижней части шкафа. Питание подключают к рассчитанным линиям и PDU, а два блока питания при необходимости разводят по независимым источникам.
Накопители для Dell PowerEdge R340 подбирают вместе с контроллером и бэкплейном. Смешивание интерфейсов и разных классов дисков допускается не во всех схемах. До создания массива определяют уровень RAID, допустимую потерю ёмкости, время восстановления и наличие горячего резерва. Для загрузочного тома полезно отделить системные диски от массива данных.
Сетевую схему Dell PowerEdge R340 готовят до развёртывания: отдельно планируют управление iDRAC, рабочий трафик, хранение и миграцию виртуальных машин, если они используются. Скорость порта должна поддерживаться коммутатором, кабелем или оптическим модулем. Объединение каналов настраивают согласованно на сервере и сетевом оборудовании.
Прошивки BIOS, iDRAC, контроллера хранения, сетевых адаптеров и дисков Dell PowerEdge R340 рассматривают как единый комплект. Перед обновлением читают примечания к версиям и проверяют порядок установки. Для критичной системы сначала испытывают обновления на совместимой тестовой конфигурации и предусматривают окно обслуживания.
Операционную систему или гипервизор для Dell PowerEdge R340 выбирают по матрице поддержки. Отдельно проверяют драйверы контроллера, сетевых карт и средства мониторинга. Если сервер поступает без накопителей или ОС, это не недостаток платформы, но проект должен включать их закупку, установку и лицензирование.
Эксплуатация
При первом запуске Dell PowerEdge R340 выполняют аппаратную диагностику, проверяют журнал Lifecycle Controller и фиксируют серийный номер, версии прошивок и фактический состав. Затем задают защищённый пароль iDRAC, ограничивают доступ к интерфейсу управления и синхронизируют время. Управляющий порт не оставляют в общедоступном пользовательском сегменте.
Температуру, вентиляторы и состояние блоков питания Dell PowerEdge R340 контролируют постоянно. Заглушки отсеков и слотов сохраняют правильный воздушный поток, поэтому пустые места не оставляют открытыми. Рост оборотов вентиляторов может быть связан с высокой температурой, несовместимой картой, отсутствующей заглушкой или устаревшей прошивкой.
Для дисковой подсистемы Dell PowerEdge R340 настраивают уведомления о предиктивных ошибках, деградации массива и заполнении томов. После замены диска контролируют перестроение и производительность. Резервные копии регулярно проверяют восстановлением тестового файла или системы, а не только по успешному статусу задания.
Обслуживание Dell PowerEdge R340 проводят по регламенту: перед извлечением детали сверяют индикацию, документацию и допустимость горячей замены. Компонент без поддержки hot-swap меняют только после корректного завершения работы и отключения питания. При работе внутри корпуса применяют защиту от статического электричества.
Историю конфигурации Dell PowerEdge R340 ведут вместе с журналом ремонтов, обновлений и изменений BIOS. Такая запись упрощает поиск причин после сбоя и помогает не смешивать несовместимые детали при расширении. Для критичных сервисов заранее документируют порядок переключения, контакты ответственных и критерии возврата после неудачного обновления.
Часто задаваемые вопросы
Что входит в конкретную поставку Dell PowerEdge R340?
Название Dell PowerEdge R340 обозначает аппаратную платформу, а не фиксированный набор компонентов. Перед заказом по коду 210-AQUB-109-000 сверяют установленные процессоры, объём и раскладку памяти, накопители, контроллер, сетевые адаптеры, блоки питания, салазки и лицензии управления.
Можно ли установить в Dell PowerEdge R340 любые диски и память?
Нет. Для Dell PowerEdge R340 учитывают тип шасси, интерфейс корзины, контроллер, список поддерживаемых накопителей, тип DIMM, поколение памяти и правила заполнения каналов. Совместимость и актуальность прошивок проверяют до монтажа компонентов.
Подходит ли Dell PowerEdge R340 для виртуализации?
Dell PowerEdge R340 рассчитан на сетевые службы, небольшую виртуализацию, резервное копирование и бизнес-приложения. Итоговая плотность виртуальных машин зависит от фактически установленных процессоров, памяти, сетевых карт и дисковой подсистемы, поэтому её определяют по профилю нагрузки, а не только по названию сервера.
Что подготовить перед вводом Dell PowerEdge R340 в эксплуатацию?
Для Dell PowerEdge R340 заранее готовят место установки, питание, сеть управления, адресацию, версии BIOS и iDRAC, схему RAID или HBA, совместимую операционную систему и резервное копирование. После сборки выполняют диагностику и фиксируют базовую конфигурацию.
