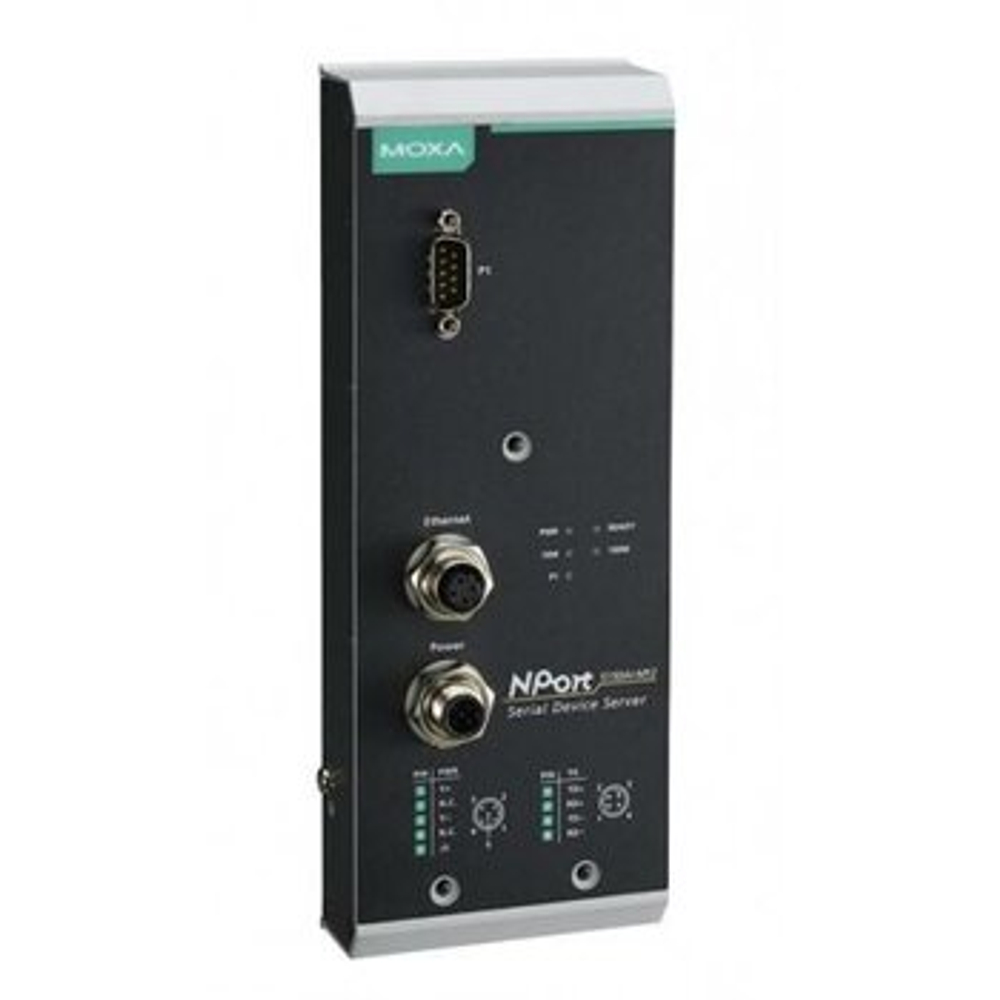

Moxa NPort 5150AI-M12-CT-T — транспортный сервер последовательных устройств с защитным покрытием
Moxa NPort 5150AI-M12-CT-T преобразует последовательный обмен в сетевой и помогает включить промышленный контроллер, измерительный прибор, терминал или другое оборудование в IP-инфраструктуру. Это не вычислительный сервер общего назначения: его задача — надёжно передавать данные между конкретными последовательными портами и сетевым приложением.
Moxa NPort 5150AI-M12-CT-T выбирают по электрическому стандарту, числу портов, типу сетевого подключения, питанию и условиям эксплуатации. Для этой позиции предусмотрены 1 порт RS-232/422/485 на M12; сетевое подключение — один порт 10/100BaseT(X) на M12 D-coded. До заказа важно сопоставить не только разъёмы, но и распайку кабелей, режим программы и допустимую температуру.
Основные характеристики
- Тип устройства: транспортный сервер последовательных устройств с защитным покрытием
- Последовательные интерфейсы: 1 порт RS-232/422/485 на M12
- Сетевое подключение: один порт 10/100BaseT(X) на M12 D-coded
- Питание: 12–48 В постоянного тока через M12 A-coded
- Рабочая температура: от −40 до +75 °C
- Монтаж: монтаж на панели транспортного или промышленного оборудования
- режимы Real COM, TCP Server, TCP Client и UDP для интеграции с сетевым приложением
- разъёмы M12 с механической фиксацией
- конформное покрытие печатной платы
Moxa NPort 5150AI-M12-CT-T не меняет прикладной протокол подключённого оборудования. Он переносит поток байтов через сеть, поэтому корректность системы зависит от одинаковых параметров линии и от того, как программа открывает и закрывает соединение. Документацию прибора и требования приложения проверяют вместе.
Количество портов у Moxa NPort 5150AI-M12-CT-T относится к независимым последовательным каналам, однако сетевой канал, процессор и буферы остаются общими ресурсами. Для каждого порта задают собственные параметры и проверяют одновременный обмен под реальной нагрузкой, особенно при непрерывной телеметрии.
Задачи и преимущества
- удалённый доступ к оборудованию с последовательным интерфейсом
- перенос COM-порта на рабочую станцию через сеть
- сбор телеметрии и событий от нескольких приборов
- подключение устаревшего оборудования к современной IP-инфраструктуре
- централизованное размещение серверной части приложения
- диагностика линии без постоянного присутствия возле оборудования
Практическая ценность Moxa NPort 5150AI-M12-CT-T состоит в сохранении работающего последовательного оборудования при модернизации сети. Вместо длинного кабеля до компьютера обмен проходит по локальной сети, а приложение получает физический или виртуальный канал с заранее заданными параметрами.
Сетевой сервер Moxa NPort 5150AI-M12-CT-T не устраняет ограничения исходного интерфейса. Если прибор выдаёт данные медленно, имеет короткий буфер или требует строгих задержек, производительность определяется всей цепочкой. До внедрения проводят испытание с фактическим протоколом и максимальной частотой сообщений.
Для диспетчеризации Moxa NPort 5150AI-M12-CT-T полезен тем, что сетевые политики, маршрутизацию и мониторинг можно строить централизованно. При этом технологическую сеть отделяют от офисной, разрешают только необходимые направления и документируют владельца каждого открытого порта.
Совместимость и подготовка
- Сверить электрический стандарт и распайку: 1 порт RS-232/422/485 на M12
- Проверить сетевую среду: один порт 10/100BaseT(X) на M12 D-coded
- Подготовить питание: 12–48 В постоянного тока через M12 A-coded
- Убедиться, что условия укладываются в диапазон от −40 до +75 °C
- Выбрать TCP, UDP, Real COM или иной режим по требованиям приложения
- Согласовать IP-адрес, маску, шлюз и сетевые правила
- Сохранить текущую прошивку, драйверы и резервную копию настроек
- Провести стендовое испытание с реальным прибором и программой
Moxa NPort 5150AI-M12-CT-T устанавливается как монтаж на панели транспортного или промышленного оборудования. Корпус закрепляют без механического напряжения разъёмов, кабели поддерживают отдельно и оставляют доступ к индикаторам. Для вибрационной среды применяют предусмотренные типы крепления и периодически проверяют фиксацию соединений. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают режимы real com, tcp server, tcp client и udp для интеграции с сетевым приложением.
Перед переключением производственной линии на Moxa NPort 5150AI-M12-CT-T собирают стенд с тем же типом прибора и программой. Проверяют запуск после пропадания питания, восстановление TCP-сессии, поведение при отключении сети, передачу длинных сообщений и корректность таймаутов. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают разъёмы m12 с механической фиксацией.
Для виртуального COM-порта драйвер устанавливают только из доверенного пакета и закрепляют номер порта, который ожидает прикладная программа. После обновления Windows или драйвера проводят контрольный обмен, поскольку старое ПО может зависеть от конкретного номера COM и параметров задержки. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают конформное покрытие печатной платы.
Режим TCP Server удобен, когда соединение инициирует центральная программа, а TCP Client — когда Moxa NPort 5150AI-M12-CT-T должен сам подключаться к известному адресу. UDP уменьшает накладные расходы, но не подтверждает доставку. Выбор делают по логике приложения, а не только по минимальной задержке. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают режимы real com, tcp server, tcp client и udp для интеграции с сетевым приложением.
Если связь нестабильна, диагностику Moxa NPort 5150AI-M12-CT-T ведут последовательно: проверяют питание и индикаторы, локальный последовательный обмен, доступность IP-адреса, открытие сетевого порта и журнал событий. Одновременная замена кабеля, протокола и настроек затрудняет поиск причины. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают разъёмы m12 с механической фиксацией.
Конфигурацию Moxa NPort 5150AI-M12-CT-T экспортируют после ввода в эксплуатацию и после каждого согласованного изменения. В паспорте узла сохраняют версию прошивки, сетевые адреса, режимы портов, параметры последовательной линии, схему кабелей и имя ответственной системы. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают конформное покрытие печатной платы.
Обновление прошивки Moxa NPort 5150AI-M12-CT-T проводят в окно обслуживания. До начала сохраняют настройки и проверяют примечания к версии; после перезагрузки контролируют время, адресацию, защищённые протоколы и обмен по каждому порту. Рабочую прошивку не меняют без понятной причины и плана возврата. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают режимы real com, tcp server, tcp client и udp для интеграции с сетевым приложением.
Резервирование строят вокруг всей цепочки, а не только Moxa NPort 5150AI-M12-CT-T: источника питания, коммутатора, линии связи, центрального приложения и самого последовательного прибора. Если простой критичен, держат совместимое запасное устройство и проверенный файл конфигурации. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают разъёмы m12 с механической фиксацией.
Эксплуатация
Журналы и счётчики ошибок помогают отличить сетевую проблему от ошибки последовательного интерфейса. Рост повторных подключений, таймаутов или повреждённых сообщений сопоставляют со временем работы оборудования, электромагнитными помехами и изменениями в сети. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают конформное покрытие печатной платы.
При выводе Moxa NPort 5150AI-M12-CT-T из эксплуатации удаляют сохранённые пароли и сетевые параметры, отключают правила доступа и обновляют документацию. Если устройство передаётся в другую систему, выполняют сброс по процедуре производителя и заново настраивают только нужные службы. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают режимы real com, tcp server, tcp client и udp для интеграции с сетевым приложением.
При проектировании линии для Moxa NPort 5150AI-M12-CT-T сначала описывают направление обмена: кто открывает соединение, какой адрес и порт используются, допустимы ли несколько клиентов и что должно происходить после разрыва. Такая схема помогает выбрать TCP Server, TCP Client, UDP, Real COM или другой поддерживаемый режим без экспериментов на работающем оборудовании. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают разъёмы m12 с механической фиксацией.
Последовательный интерфейс Moxa NPort 5150AI-M12-CT-T настраивают по паспорту подключаемого прибора. Скорость, число бит данных, чётность, стоповые биты и управление потоком должны совпадать на обеих сторонах. Ошибка в одном параметре часто выглядит как обрыв связи, нечитаемые символы или периодическая потеря пакетов. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают конформное покрытие печатной платы.
У Moxa NPort 5150AI-M12-CT-T используются порты RS-232, поэтому для каждого канала проверяют распайку RJ45, длину кабеля и необходимые линии аппаратного управления потоком. Электрически несовместимые RS-422/485 устройства нельзя подключать к этим портам напрямую. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают режимы real com, tcp server, tcp client и udp для интеграции с сетевым приложением.
IP-адрес Moxa NPort 5150AI-M12-CT-T фиксируют в плане сети. Если используется DHCP, устройству назначают постоянную аренду; при статической адресации проверяют маску, шлюз и отсутствие конфликта. Управляющий интерфейс не публикуют напрямую в интернет, а удалённый доступ организуют через защищённый канал. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают разъёмы m12 с механической фиксацией.
Питание Moxa NPort 5150AI-M12-CT-T — 12–48 В постоянного тока через M12 A-coded. До монтажа сверяют полярность, допустимое напряжение, сечение провода и схему заземления. Источник выбирают с запасом по току, а для ответственной линии предусматривают защиту от кратковременных провалов или резервирование на уровне шкафа. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают конформное покрытие печатной платы.
Рабочая температура Moxa NPort 5150AI-M12-CT-T: от −40 до +75 °C. Этот диапазон относится к самому устройству, а не гарантирует нормальную работу соседнего оборудования. В шкафу учитывают нагрев источников питания, отсутствие циркуляции воздуха, солнечное воздействие и температуру кабельных вводов. Для Moxa NPort 5150AI-M12-CT-T отдельно учитывают режимы real com, tcp server, tcp client и udp для интеграции с сетевым приложением.
Во время обслуживания Moxa NPort 5150AI-M12-CT-T не выдёргивают разъёмы под нагрузкой без понимания последствий для линии. Перед заменой фиксируют расположение кабелей и настройки, затем проверяют обмен на каждом канале. Успешный ответ на ping подтверждает только доступность сети, но не работу последовательного протокола.
Периодическая проверка Moxa NPort 5150AI-M12-CT-T включает состояние питания, крепление, температуру шкафа, ошибки портов, свободное место журналов и возможность войти с административной учётной записью. Резервную конфигурацию хранят отдельно от устройства и проверяют на совместимость с установленной версией прошивки.
Часто задаваемые вопросы
Для чего нужен Moxa NPort 5150AI-M12-CT-T?
Moxa NPort 5150AI-M12-CT-T подключает 1 порт RS-232/422/485 на M12 к IP-сети один порт 10/100BaseT(X) на M12 D-coded. Он нужен, когда оборудование с последовательным интерфейсом должно быть доступно с удалённого компьютера или из сетевого приложения без замены самого контроллера.
Можно ли подключить Moxa NPort 5150AI-M12-CT-T без настройки?
Нет. Перед вводом Moxa NPort 5150AI-M12-CT-T задают сетевые параметры, выбирают электрический стандарт каждого последовательного порта, скорость, формат кадра и рабочий режим. Параметры должны совпадать с подключаемым устройством и серверным приложением.
Что проверить перед покупкой Moxa NPort 5150AI-M12-CT-T?
Для Moxa NPort 5150AI-M12-CT-T сверяют 1 порт RS-232/422/485 на M12, сетевой интерфейс — один порт 10/100BaseT(X) на M12 D-coded, питание — 12–48 В постоянного тока через M12 A-coded, температурный диапазон — от −40 до +75 °C, тип кабеля и ответные разъёмы. Также проверяют поддержку нужного режима драйвером или программой.
Как безопасно эксплуатировать Moxa NPort 5150AI-M12-CT-T?
Служебный интерфейс Moxa NPort 5150AI-M12-CT-T размещают в защищённом сегменте, меняют заводские пароли, включают доступные защищённые протоколы и сохраняют резервную копию конфигурации. После обновления прошивки проверяют связь с каждым последовательным устройством.
