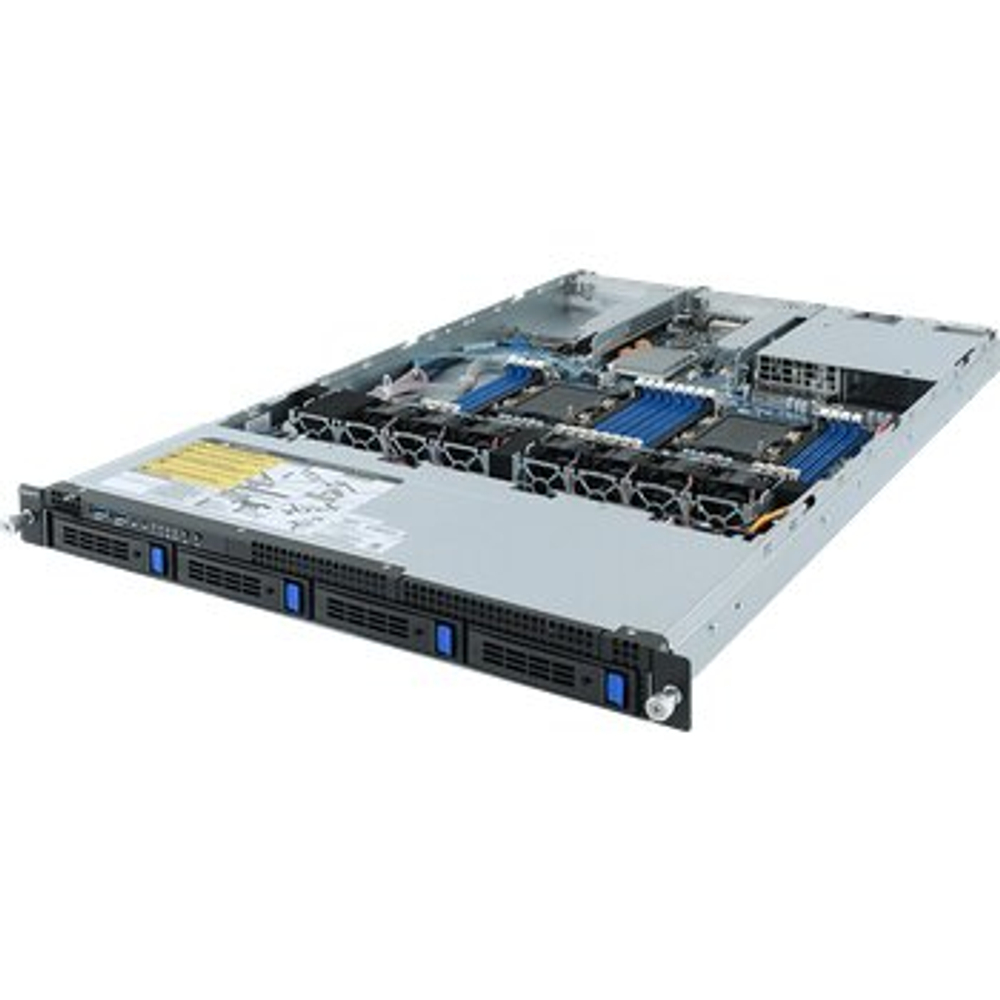

Сервер Gigabyte R161-340

GIGABYTE R161-340 — двухсокетный стоечный сервер 1U предыдущего поколения

GIGABYTE R161-340 — сервер формата двухсокетный стоечный сервер 1U предыдущего поколения, рассчитанный на поддержку унаследованных сетевых и инфраструктурных служб. Аппаратная основа поддерживает до двух Intel Xeon Scalable первого или второго поколения и 16 слотов DDR4 ECC RDIMM/LRDIMM. Эти характеристики описывают возможности модели, а не гарантируют, что процессоры и модули памяти уже входят в конкретную поставку.

Код R161-340 помогает отличить шасси, плату и поколение платформы от соседних серверов GIGABYTE. Перед заказом его сопоставляют с полной спецификацией: даже близкие по названию модели могут различаться бэкплейном, сетевыми портами, riser-картами, блоками питания и набором кабелей. Для позиции «серверная платформа» особенно важно заранее составить перечень недостающих компонентов.

Основные характеристики

• Тип: двухсокетный стоечный сервер 1U предыдущего поколения
• Процессорная платформа: до двух Intel Xeon Scalable первого или второго поколения
• Память: 16 слотов DDR4 ECC RDIMM/LRDIMM
• Накопители: четыре горячезаменяемых SATA/SAS 3,5/2,5 дюйма и один внутренний 2,5-дюймовый SATA
• Управление: BMC с IPMI и удалённой консолью в предусмотренной комплектации
• Артикул производителя: R161-340
• Формат поставки по названию позиции: сервер

Процессорные пределы GIGABYTE R161-340 нельзя выдавать за установленную конфигурацию. При сборке проверяют сокет, поколение CPU, допустимый тепловой пакет, версию BIOS и требования к парной установке. Для двухсокетной системы второй процессор может влиять на доступность каналов памяти и PCIe-линий.

Память GIGABYTE R161-340 описывается как 16 слотов DDR4 ECC RDIMM/LRDIMM. Реальная частота зависит от процессоров, числа модулей на канал и типа DIMM. Модули подбирают по списку совместимости, а каналы заполняют в порядке из руководства платы; случайное смешивание рангов и поколений способно снизить частоту или помешать запуску.

Подсистема хранения GIGABYTE R161-340 предусматривает четыре горячезаменяемых SATA/SAS 3,5/2,5 дюйма и один внутренний 2,5-дюймовый SATA. До покупки дисков фиксируют тип бэкплейна, количество подключённых линий, модель HBA или RAID-контроллера и наличие салазок. Отдельно решают, где будет размещена загрузочная система и как будут восстановлены данные при отказе массива.

Контроллер BMC у GIGABYTE R161-340 предназначен для отдельного администрирования: мониторинга датчиков, просмотра событий, удалённой консоли и части сервисных операций. Его подключают к защищённой управляющей сети, меняют заводские учётные данные и обновляют согласованно с BIOS и прошивками платы.

Задачи и преимущества

• GIGABYTE R161-340: программно-определяемое хранение и файловые сервисы
• GIGABYTE R161-340: резервное копирование и архивные массивы
• GIGABYTE R161-340: виртуализация с интенсивным дисковым вводом-выводом
• GIGABYTE R161-340: базы данных при подходящей конфигурации накопителей и сети

GIGABYTE R161-340 полезен там, где конфигурацию нужно собрать под конкретную нагрузку, не переплачивая за лишние компоненты. Платформа позволяет согласовать процессоры, память, диски, сеть и карты расширения внутри одного проверяемого проекта, а затем документировать каждое изменение.

GIGABYTE R161-340 устанавливают в совместимую стойку. До монтажа проверяют высоту шасси, глубину шкафа, допустимую нагрузку и тип направляющих, а кабели укладывают без перекрытия воздушного потока.

Для GIGABYTE R161-340 дисковую схему проектируют вместе с бэкплейном, HBA или RAID-контроллером. Интерфейсы SAS, SATA и NVMe нельзя считать взаимозаменяемыми только по размеру накопителя; учитывают разводку линий, режим контроллера, салазки и совместимые прошивки.

Надёжность GIGABYTE R161-340 зависит не только от аппаратных возможностей шасси. Горячая замена дисков или блоков питания работает лишь при наличии соответствующих модулей и настроенной отказоустойчивости. RAID уменьшает время простоя при отказе диска, но не заменяет независимую резервную копию.

Запас расширения GIGABYTE R161-340 оценивают по свободным DIMM, PCIe и дисковым отсекам, мощности блоков питания и тепловому бюджету. План модернизации составляют заранее: установка второго процессора, сетевой карты, ускорителя или дополнительных NVMe может потребовать другого riser, кабеля или комплекта вентиляторов.

Совместимость и подготовка

• Сверить полный код R161-340 с платой, шасси и бэкплейном
• Зафиксировать фактически установленные процессоры и ограничения TDP
• Проверить тип DIMM и порядок заполнения каналов памяти
• Сопоставить накопители, салазки, кабели и HBA/RAID-контроллер
• Проверить riser-карты, доступные PCIe-линии и сетевые адаптеры
• Рассчитать мощность блоков питания и схему подключения к PDU
• Проверить совместимость ОС, драйверов, BIOS и BMC

GIGABYTE R161-340 устанавливают в совместимую стойку. До монтажа проверяют высоту шасси, глубину шкафа, допустимую нагрузку и тип направляющих, а кабели укладывают без перекрытия воздушного потока. Тяжёлые системы размещают ближе к нижней части шкафа и монтируют вдвоём либо с подъёмным устройством. Перед выдвижением шасси проверяют фиксацию стойки и запас кабелей.

Для GIGABYTE R161-340 дисковую схему проектируют вместе с бэкплейном, HBA или RAID-контроллером. Интерфейсы SAS, SATA и NVMe нельзя считать взаимозаменяемыми только по размеру накопителя; учитывают разводку линий, режим контроллера, салазки и совместимые прошивки. Для накопителей заранее выбирают режим HBA или RAID, уровень массива, горячий резерв и допустимое время восстановления. Системный том полезно отделить от массива данных, если конструкция модели это позволяет.

Сеть GIGABYTE R161-340 проектируют отдельно для BMC, рабочего трафика, хранения и миграции виртуальных машин, когда эти роли нужны. Скорость порта должна поддерживаться коммутатором, кабелем и трансивером. Объединение каналов настраивают одинаково на сервере и сетевой стороне.

Прошивки BIOS, BMC, контроллера хранения, сетевых адаптеров и накопителей GIGABYTE R161-340 рассматривают как совместимый набор. Перед обновлением читают примечания к версиям, создают резервную копию настроек и предусматривают окно обслуживания. Для критичной системы обновления сначала проверяют на близкой тестовой конфигурации.

Операционную систему или гипервизор для GIGABYTE R161-340 выбирают по матрице GIGABYTE и поддержке установленного контроллера. После установки проверяют драйверы, аппаратный мониторинг, корректное завершение работы и восстановление доступа через BMC. Лицензии ОС и программ виртуализации учитывают отдельно от аппаратной платформы.

Эксплуатация

При первом запуске GIGABYTE R161-340 выполняют полный тест памяти и накопителей, просматривают журнал BMC и фиксируют серийные номера, версии прошивок и фактический состав. Пароль управления меняют до подключения к рабочей сети, а время синхронизируют с доверенным источником.

Температуру, обороты вентиляторов и состояние блоков питания GIGABYTE R161-340 контролируют постоянно. Воздушные каналы, заглушки и кабели должны оставаться на своих местах: нарушение потока особенно критично для плотных стоечных и GPU-конфигураций. Необычный рост оборотов вентиляторов рассматривают как повод проверить температуру и совместимость карт.

Для дисковой подсистемы GIGABYTE R161-340 настраивают уведомления о предиктивных ошибках, деградации массива и заполнении томов. После замены накопителя контролируют перестроение и нагрузку. Резервные копии периодически проверяют реальным восстановлением, а не только успешным статусом задания.

Обслуживание GIGABYTE R161-340 проводят по руководству точного артикула. Перед извлечением модуля сверяют индикацию и допустимость горячей замены; обычный компонент меняют после корректного завершения работы и отключения питания. При работе внутри корпуса используют защиту от статического электричества.

Историю конфигурации GIGABYTE R161-340 ведут вместе с журналом ремонтов, обновлений и изменений BIOS/BMC. Такая запись помогает быстро сравнить состояние до и после сбоя и не смешать несовместимые детали при расширении. Для критичных сервисов отдельно документируют порядок переключения и возврата после неудачного обновления.

Часто задаваемые вопросы

Что входит в поставку GIGABYTE R161-340?

GIGABYTE R161-340 может поставляться как готовый сервер или как платформа для сборки. По коду R161-340 и спецификации заказа сверяют процессоры, память, накопители, контроллер, сетевые карты, блоки питания, направляющие и кабели; возможности шасси не означают, что все компоненты уже установлены.

Как подобрать память и накопители для GIGABYTE R161-340?

Для GIGABYTE R161-340 используют список совместимости GIGABYTE и документацию платы. Проверяют поколение и тип DIMM, правила заполнения каналов, интерфейс бэкплейна, контроллер, форм-фактор диска и салазки. Максимум платформы не следует принимать за фактическую комплектацию.

Подходит ли GIGABYTE R161-340 для виртуализации?

GIGABYTE R161-340 рассчитан на поддержку унаследованных сетевых и инфраструктурных служб. Возможное число виртуальных машин определяется установленными процессорами, памятью, сетевыми адаптерами и производительностью дисковой подсистемы, поэтому его рассчитывают по реальной нагрузке.

Что сделать перед запуском GIGABYTE R161-340?

До ввода GIGABYTE R161-340 в работу проверяют монтаж, питание, BMC/IPMI, версии BIOS и прошивок, настройки контроллера, сеть управления, совместимую ОС и резервное копирование. После сборки запускают диагностику и сохраняют исходную конфигурацию.
