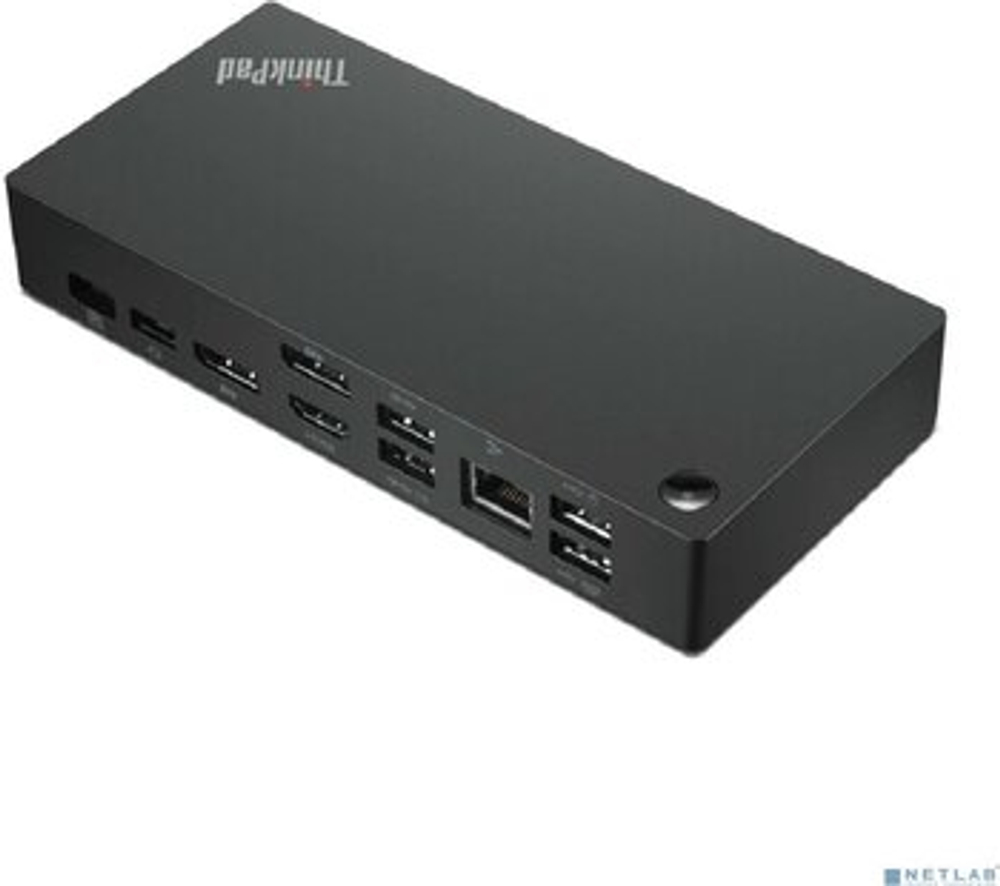

Док-станция Lenovo ThinkPad Universal USB-C Dock 40AY0090CN
Lenovo ThinkPad Universal USB-C Dock 40AY0090CN объединяет дисплеи, сеть, периферию и питание в одном стационарном рабочем месте. Карточка описывает именно семейство и комплектацию этого артикула, не перенося возможности соседних версий.
Артикул 40AY0090CN обозначает комплектацию для материкового Китая. Региональный суффикс обычно относится к поставке и сетевому кабелю, поэтому при получении проверяют маркировку дока, мощность адаптера и вилку; функциональные возможности определяются семейством Lenovo ThinkPad Universal USB-C Dock.
Основные характеристики
- Подключение и платформа: USB-C с DisplayPort Alt Mode и USB Power Delivery
- Видеовыходы: 2 × DisplayPort и HDMI
- До трёх внешних дисплеев
- USB: 3 × USB 3.1, 2 × USB 2.0 и USB-C
- Сеть: Gigabit Ethernet
- Аудио: комбинированный разъём 3,5 мм
- Адаптер версии 0090: 90 Вт
- Передача ноутбуку: до 65 Вт
- Кнопка питания
- Штатный USB-C-кабель длиной 1 м
- Слот для защитного замка
Задачи и преимущества
Модель сокращает число отдельных адаптеров на столе и ускоряет подключение ноутбука. Польза зависит не от количества разъёмов как такового, а от их соответствия конкретной схеме работы.
- Подключение мониторов, клавиатуры, мыши и накопителей одним кабелем к ноутбуку
- Проводное сетевое соединение без отдельного USB-адаптера
- Постоянное рабочее место, на котором периферия остаётся подключённой
- Упрощение перехода между офисной и мобильной работой
При выборе ориентируйтесь на следующую последовательность:
- Сначала определите протокол порта ноутбука: USB-C, USB4 или Thunderbolt
- Сопоставьте потребление ноутбука с реальной мощностью Power Delivery
- Составьте схему дисплеев с разрешением, частотой и типами кабелей
- Разделите обязательные порты и приятный запас для будущей периферии
- Проверьте корпоративные функции: PXE, Wake-on-LAN, MAC pass-through и обновление прошивки
Модель удобна для типового рабочего места с сетью, гарнитурой и несколькими мониторами. Её выбирают, когда 65 Вт достаточно; для мощной мобильной рабочей станции нужен док с большим бюджетом питания.
Совместимость и подготовка к работе
Перед покупкой полезно проверить три вещи: умеет ли порт ноутбука передавать видео, какую мощность компьютер принимает по USB-C и какую конфигурацию дисплеев поддерживает его графика. Одинаковая форма разъёма не означает одинаковый набор протоколов.
USB-C ноутбука должен передавать видеосигнал и поддерживать Power Delivery. Если компьютер требует больше 65 Вт, док может поддерживать заряд медленнее расхода под высокой нагрузкой; в таком случае оставляют штатный адаптер. Три разъёма для дисплеев не гарантируют одинаковый режим на любой графике.
Наличие порта на корпусе означает физическую возможность подключения, но не гарантирует максимальный режим одновременно со всеми остальными портами. Видеопотоки делят доступную полосу, а мощность адаптера расходуется не только на ноутбук, но и на сам док и подключённые устройства. Поэтому в карточке разделены мощность адаптера и мощность, доступная компьютеру.
Перед вводом в эксплуатацию проверьте:
- Точный артикул и маркировка семейства на корпусе
- Мощность и модель комплектного адаптера питания
- Наличие штатного кабеля к ноутбуку без повреждений
- Тип регионального сетевого кабеля
- Соответствие портов реальной схеме мониторов и периферии
Эксплуатация
Подключите питание, сеть и один монитор, затем ноутбук штатным кабелем. После обновления Lenovo Dock Manager проверьте зарядку и выход из сна. Остальные экраны подключайте последовательно, чтобы сразу увидеть ограничение полосы или кабеля.
Док-станцию размещают так, чтобы вентиляционные отверстия оставались свободными, а кабель ноутбука не испытывал натяжения. При сбое не меняют сразу все компоненты: оставляют питание, один монитор и сеть, проверяют базовую работу, затем возвращают устройства по одному. Такой порядок помогает отличить ограничение видеополосы от неисправности кабеля или драйвера.
Для Lenovo ThinkPad Universal USB-C Dock полезно заранее записать рабочую схему: какой кабель идёт к ноутбуку, какие выходы заняты мониторами и куда подключена требовательная периферия. Тогда после замены компьютера или обновления драйверов конфигурацию можно восстановить без перебора разъёмов. Если покупается несколько одинаковых мест, один комплект сначала испытывают с каждым типом ноутбука из парка.
- Используйте штатный либо сертифицированный кабель требуемого стандарта
- Обновляйте прошивку дока, BIOS и драйверы до сборки постоянной конфигурации
- Не перекрывайте вентиляцию адаптера и корпуса
- Фиксируйте рабочую схему портов после успешного теста
Часто задаваемые вопросы
Можно ли подключить три монитора?
Да, при поддержке ноутбуком необходимой полосы DisplayPort; разрешение и частота зависят от его графики.
Сколько мощности передаёт версия 0090?
С адаптером 90 Вт док передаёт совместимому ноутбуку до 65 Вт.
Почему монитор может не работать через USB-C?
Разъём может не поддерживать DisplayPort Alt Mode либо кабель не рассчитан на видео.
Что означает CN?
Это региональная комплектация для материкового Китая с соответствующим сетевым кабелем.
